(不适用于 Mnova Lite）

您可以通过菜单 "文件/帮助/下载示例数据集 "找到奎宁数据集。

处理 二维核磁共振谱的步骤与单维 核磁共振谱非常相似：

1.拖放包含波谱文件的文件夹，或点击"文件/打开 "按钮并选择 FID 文件（或布鲁克公司的 SER 文件），以获得处理后的二维 NMR 波谱。Mnova会为您选择处理功能（傅立叶变换、相位校正等），当然，您也可以更改和优化其中的任何功能，然后根据需要重新处理数据。

二维指南 1

2.如果在 "File/Preferences/NMR/Import（文件/偏好设置/核磁共振/导入）"菜单下选中了适用选项，Mnova 会自动检测一维谱图并将其用作二维图的外部轨迹。

如果未选中 "自动附加迹线 "选项，则可以将当前打开的任何一维 NMR 图谱拖放到二维 NMR 数据集上，以便将其作为迹线。在这里，您可以看到包含 1H 数据集的第 1 页是如何拖放到 HSQC 上以获得水平迹线的：

显示拖动轨迹

同样的方法也可用于第 2 页（包含 13C 波谱），以获得垂直轨迹：

垂直轨迹

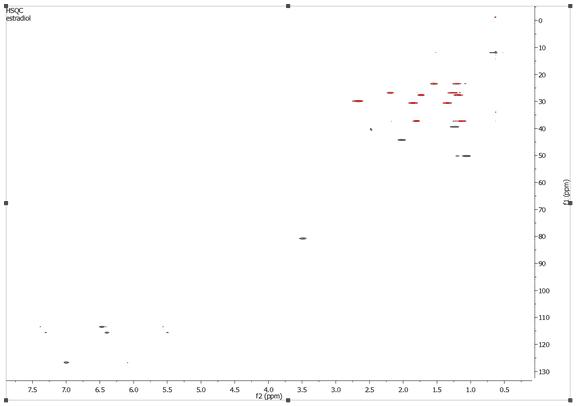

在这里您可以看到结果：

3.要校准波谱，只需点击工具栏上的 "参考"按钮然后选择您希望作为参考点的峰值。最后，沿 f2 选择所需的参考点，再沿 f1 选择所需的参考点：

2D 指南 4

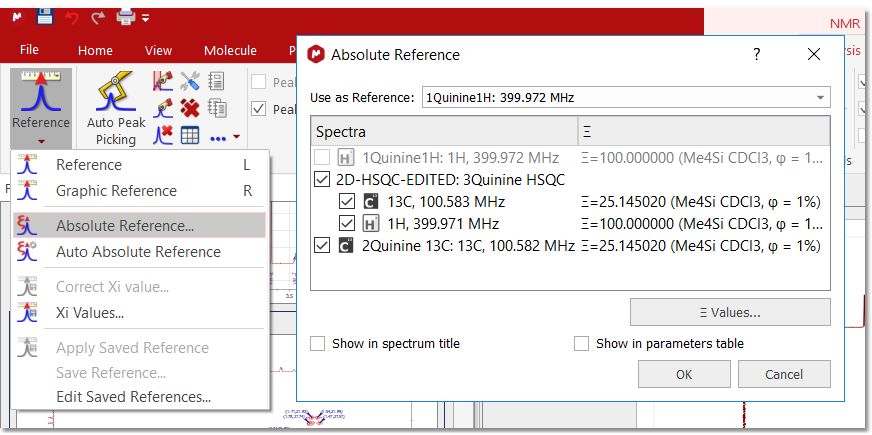

如果已加载 1H 和 13C NMR 图谱，则可使用 "绝对参考 "功能参考 2D 和 C-13，方法是单击工具栏上的 "绝对参考 "按钮（或按照菜单 "分析/参考/绝对参考 "操作）：

绝对参考指南

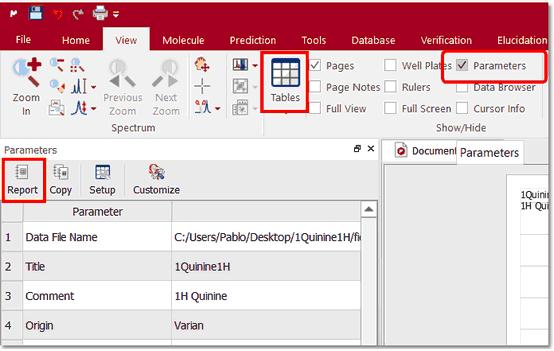

4.点击"选峰 "图标进行选峰分析，并点击菜单 "View/Tables/Parameters"（视图/表格/参数）显示 "Parameters Table"（参数表）。

表格视图2

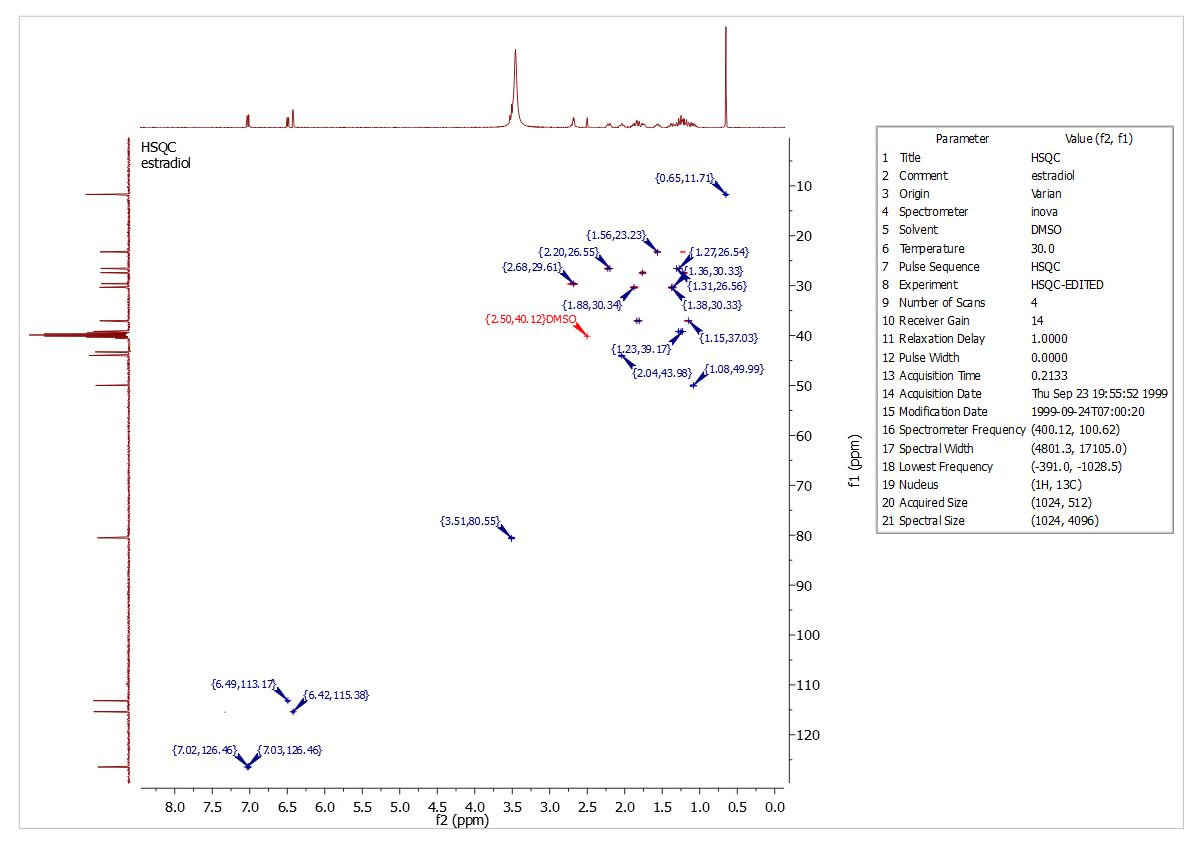

5.然后点击 "Report（报告）"按钮，将表格粘贴到页面上并向右移动（点击并拖动）。最后调整二维波谱的大小，得到下面的报告：

report2D

另请参见

处理常规 1D-NMR 实验数据的快速可视化指南

请在此链接观看有关此功能的迷你短片

Fast Visual Guide to process routine 2D-NMR datasets
