Manual Phase Correction in 2D-NMR

在本教程中，我们将讲解如何直接在二维波谱上对波谱进行实时相位校正。

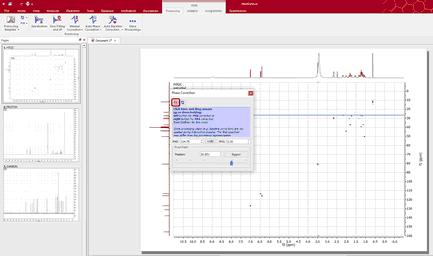

我们将展示如何校正 HSQC 实验的相位（见下图）。

打开波谱后，"放大"感兴趣的区域：

1.然后，查看出现在波谱一角的信号或信号组(1a)（例如，上图中用红圈标出的信号）；从 "相位校正 "工具栏按钮的下拉菜单中选择 "手动校正"(1b)。从 "相位校正 "工具栏按钮的下拉菜单中选择 "手动校正"（1b），并沿 f2 调整零阶 (PH0) 相位参数（在 "相位校正对话框 "的蓝色矩形上上下拖动鼠标，同时按住鼠标左键(1c)）。

目标（1d）是使相关区域（上图中用绿色圆圈标出）的所有信号都为正信号（请注意，在 本示例中，正信号为红色，负信号为蓝色）。请记住，我们是沿 f2 调整相位，因此不必担心沿间接（垂直）维度（f1）的峰值相位不正确。

接下来，如果屏幕上显示的频谱区域右侧的一些峰值需要进行相位校正（记住，仍然是沿 f2），您可以将支点（1e）放在我们选作参考的信号上（绿色圆圈内），然后执行一阶相位校正 PH1（在 "相位校正对话框 "中将鼠标向上或向下拖动到蓝色矩形上，同时按住鼠标右键）。在这种特殊情况下，频谱不需要一阶校正。

2.最后，如果有必要（如本例），您可以用同样的方法沿 f1 进行相位校正，只需单击对话框中的 f1 按钮，然后按说明沿 f2 进行，先进行零阶相位校正，然后再进行一阶相位校正（记住：沿f1）：

请注意，此步骤与一维核磁共振波谱完全相同，但需要进行二维相位校正。
