Predict & Verify

本章介绍了验证分子结构的一项新功能，该功能基于对两个模拟一维（1H 和 13C）核磁共振谱和一个真实二维核磁共振单键相关谱（如 HMQC 或 HSQC）（将质子的化学位移与直接键合碳的化学位移相关联的实验）的同时分析。

使用 Mnova 进行视觉验证的步骤非常简单，只需加载 HSQC 或 HMQC 波谱，然后按照菜单 "Prediction/Predict & verify/HSQC"（预测/预测和验证/HSQC）将适用的分子结构粘贴到波谱窗口上即可，如下图所示：

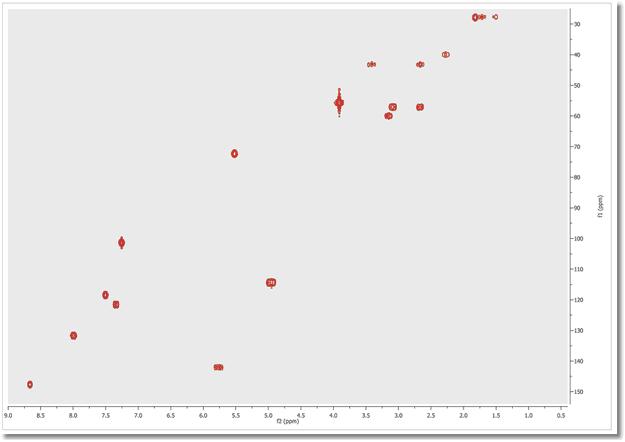

1st：在 Mnova 中加载 HSQC 或 HMQC 图谱：

第 2 步粘贴（或加载）适用的分子结构。请注意，只需使用 "Open（打开）"命令即可将分子结构导入.mol 文件 ，方法与应用于波谱的方法完全相同。此外，您还可以从ChemDraw、ChemSketch 和 IsisDraw 中复制和粘贴结构。

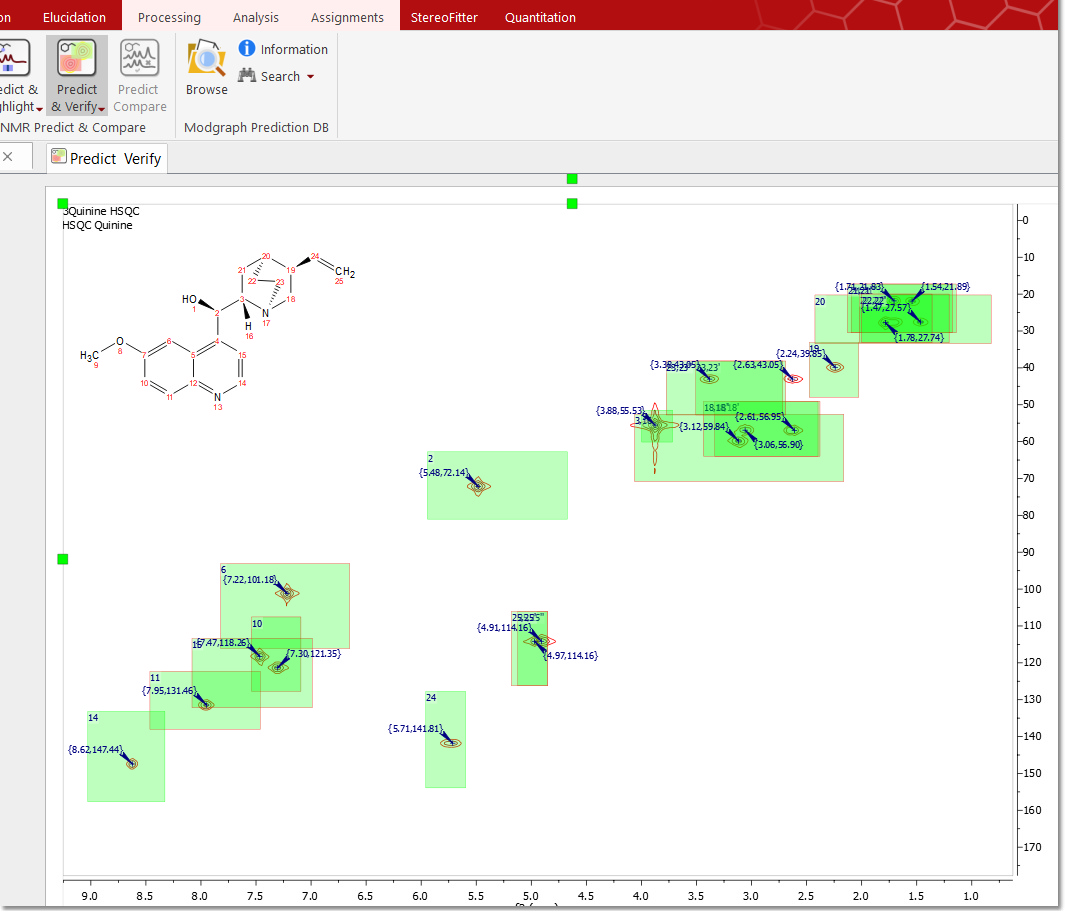

第 3 步按照菜单预测/预测与验证/HSQC "菜单获取相应的分析结果：

在化合物表（Compounds Table）中选择分子也可应用相同的功能。

如上图所示，分析中将出现绿色、黄色和红色矩形。

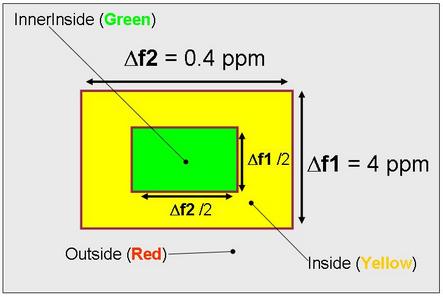

当模拟值与实验值吻合时（实验值位于模拟值周围绘制的矩形窗口内，质子维度为 0.2 ppm，碳维度为 2 ppm），将显示绿色矩形。当实验峰值位于质子维度 0.2 至 0.4 ppm 和碳维度 2 至 4 ppm 之间的窗口内时，将显示黄色矩形。最后，如果后一个矩形内没有发现实验峰，则显示红色矩形，其中心为模拟值，质子维度为 0.4 ppm，碳维度为 4 ppm。

例如，如果 HSQC 波谱中的真实交叉峰位于 (1.00, 10.0) ppm 处，模拟值为 (1.05, 10.2) ppm，那么我们将得到一个绿色矩形，因为在该矩形内有一个实验峰，其中心为预测峰，两侧分别为质子维 0.2 ppm 和碳维 2 ppm，我们称之为 "内侧"。如果模拟值为 (1.25, 11.0) ppm，则模拟值周围会出现一个黄色矩形，因为实验峰值位于 "内侧 "之外，但在预测峰值周围的区域内，沿质子维度的边长为 0.4 ppm。在这种情况下，碳模拟没有问题，但由于质子预测值的偏差，我们会得到一个黄色矩形。如果该交叉峰的模拟值为 (1.41, 15.0) ppm，那么我们将得到一个红色矩形。

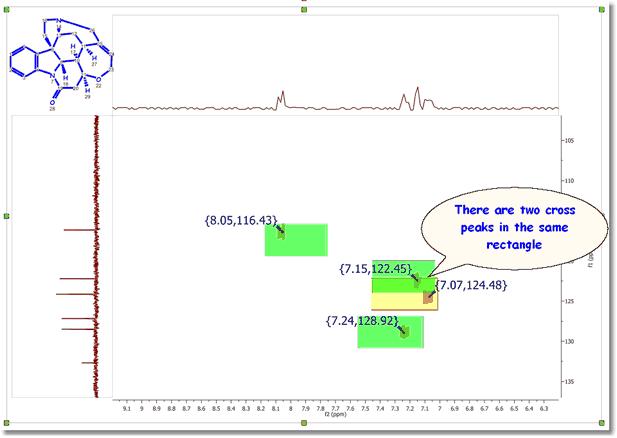

最后，当一个以上的实验交叉峰落在预测峰周围的绿色或黄色矩形内时，我们将得到一个 带有红色边框的矩形，如下图所示：

用户还可以显示任何矩形组合，例如只显示红色矩形或绿色和黄色矩形。这些选项可在 "预测/预测和验证 "菜单中找到。

请注意，目视验证报告的结果将取决于波谱模拟中使用的预测算法。
