Stacked NMR Processing

许多类型的实验都需要获取一系列 FID，这些 FID 通过一个或多个参数（温度、浓度、溶剂......）的变化而相互关联。例如，用户可能需要在不同温度下运行多个波谱：270K、300K、330K、360K 和 390K。用户无需获取五组不同的数据，而是可以创建一个数组，在其中依次给出不同值的温度参数。

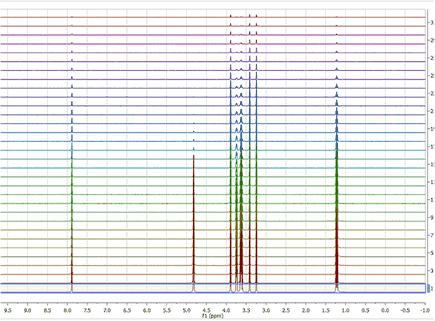

使用 Mnova 创建叠加（或伪二维）波谱非常简单，只需将一个波谱从 "页面导航器 "拖到另一个波谱窗口即可。在下面的示例中，我们将第一页波谱拖入第二页波谱，以生成堆叠图：

您可以使用此方法将波谱添加到现有的堆叠图中。在下面的示例中，我们将第二页中的波谱添加为堆叠图的第 19 条轨迹：

您也可以通过在页面导航器中选择所需的波谱（点击每个波谱时按住 "CTRL/Cmd 键"），然后发出 "堆叠/堆叠项 "命令来创建堆叠图：

您还可以通过点击 "自动归一化 "按钮对堆叠图中的迹线进行归一化处理，该按钮 有一个下拉菜单，用于选择该操作适用于全谱（全局）还是缩放区域（局部）。

此外，Mnova 还可以检测以所谓阵列模式（或伪 2D）获取的波谱，这种模式通常用于弛豫、动 力学或扩散实验。在所有这些情况下，Mnova 将只处理获取的维数 (t2)。基本上，Mnova 只处理数据矩阵的行，默认情况下将以堆叠图的形式显示频谱（见下文）：

您也可以使用 "工具/导入 "菜单中的"Directoy Spectra Stack " 脚本，从同一文件夹中导入所有波谱并创建堆叠图 。

显示模式：

下面将介绍处理阵列波谱的主要功能：

- 多种显示模式：堆叠、叠加、活动、位图、水平堆叠。

- 可选择多个波谱，并只对所选波谱进行处理

- 可隐藏任意数量的波谱

- 可在叠加图模式下通过图形或表格进行多重选择

- 新的强大算法可自动对齐阵列波谱

- 可自动导入任意数量的波谱并自动叠加

- 提取 NMR 描述符（如积分）的新选择模式，可根据任何剖面调整其形状（在峰值未对齐时非常有用）

众所周知，阵列数据集有多种显示模式，如堆叠、叠加、活动或位图。您可以使用相应的下拉菜单选择模式：

活动频谱"：只查看突出显示的频谱。在该模式下，您可以使用 Shift+ 鼠标滚轮（或方向键向上和向下）浏览堆叠图中的所有波谱。

堆叠"：以阵列模式查看所有波谱。您可以在 "属性 "对话框中更改角度。

叠加"：查看所有叠加波谱（一个叠加另一个）。

加载一维 NMR 波谱的叠加图还会在三维查看器中显示结果：

对于代谢组学研究而言，叠加多个波谱并比较其形状非常重要，例如可以识别哪些波谱是异常值。在这种模式下，当用户将某个波谱设置为活动波谱时，该波谱曲线将以更粗的曲线显示：

按照菜单 "Home/Properties/Stack"（主页/属性/叠加）自定义 "活动笔宽度因子"（默认为 2.00）和 "辅助透明度"：

位图"：以位图模式查看所有波谱。

水平叠加：水平叠加显示波谱。

按类堆叠

按类堆叠 "模式与 "堆叠 "模式类似，但在这种情况下，所有同类项都会叠加在堆叠的同一行中。没有类别的项目会叠加在同一行。

当未选择排序时，将尽可能保持项目的原始顺序（考虑到它们是按类别分组的）。

当标题可见时，活动项的标题会显示在相应的行中，如果活动项不是该行中的活动项，则会显示类中第一个项的标题

多波谱选择

Mnova 包含一个功能强大且易于使用的多波谱选择模式，用户可以通过选择一组波谱并应用任何处理（例如对所选波谱组进行手动相位校正）来优化波谱组的处理。

可从堆栈中以图形方式或直接从表格中选择多个波谱

此外，Mnova 还能隐藏排列项目中任意数量的波谱。

以图形方式选择波谱

为了能够用鼠标以图形方式选择一组波谱，必须以堆叠图模式显示波谱。

要选择单个波谱，请在按住 Alt 键的同时左键点击波谱轨迹

取消选择波谱： 左键 + Ctrl + Alt

默认情况下，所有堆叠项都被选中，只有当它们未被选中时才会绘制灰色阴影。您可以在  坐标轴可见时点击 类别 坐标轴标签来切换项目选择  。


有一种以图形方式选择项目的模式（仅适用于堆叠和水平堆叠显示模式）

1.按住 Shift 键将追加到当前选区。

2.按住 Ctrl 键将减去当前选中的内容。

3.不按任何一个键都将设置当前选区。

要选择多个波谱，请按照上述相同操作，同时按住Alt 键和/或 Shift 键。

下面的幻灯片将展示如何选择多组波谱

一些重要概念： 活动波谱与选定波谱

选中波谱：选中波谱后，它们会以淡蓝色背景高亮显示。任何处理操作都只针对这些选中的波谱

活动波谱：活动波谱用蓝色方框标记，表示将在 活动波谱显示模式下显示的波谱。它也是某些处理操作（如对齐）中使用的参考波谱

您还可以使用 "堆叠项目表 "右侧的复选框选择多个幻灯片。波谱被选中后，会以淡蓝色背景高亮显示。任何处理操作都将只针对这些选中的波谱。

示例 #1：

如果没有选中波谱，且活动波谱也未选中（即没有蓝色背景的波谱），则任何处理操作都将应用于所有波谱（活动波谱未选中）。

示例 #2：

如果只选择了活动波谱，则任何处理操作 都将只应用于活动波谱。 (记住，要选择一个波谱：左键 + Alt）

示例 #3：

一般情况下，任何处理操作都将仅应用于所选波谱 （请记住，如果未选择任何波谱，则将处理所有波谱）：

另请参阅 "堆叠项目表

要在堆叠图中浏览轨迹，请按住SHIFT并使用向上或向下箭头键（或使用鼠标滚轮）。默认情况下，活动轨迹将以蓝色矩形高亮显示，而选中的轨迹将以浅蓝色背景高亮显示（这些 标记不会输出到堆叠图中）。任何处理操作都将只针对这些选定的波谱。

请注意，在一些奇怪的情况下，Mnova 会将某些阵列数据集显示为 2D 图。在这种情况下，只需按照 "分析/更多工具/二维到一维叠加 "功能区进行操作即可：

在导入自动相叠谱时导入自动相叠谱的脚本。

在菜单 "Tools/NMR Tools"（工具/核磁共振工具）中，您可以找到几个脚本，用于对堆叠图进行自动相位校正：

-当前自动相位，其余相同相位：对活动波谱进行自动相位校正，并将得到的 PH0 和 PH1 值应用于堆叠图中的其他波谱。

-与电流同相：活动波谱的 PH0 和 PH1 值将应用于堆叠波谱中的其他波谱。
