Layout Templates

您可在 Mnova 安装文件夹中找到布局模板示例（位于 "文件/帮助/下载示例数据集 "菜单下）。

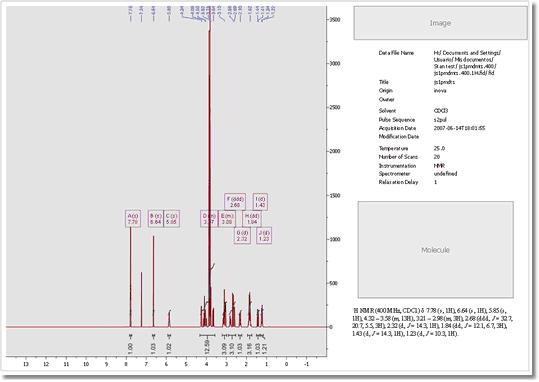

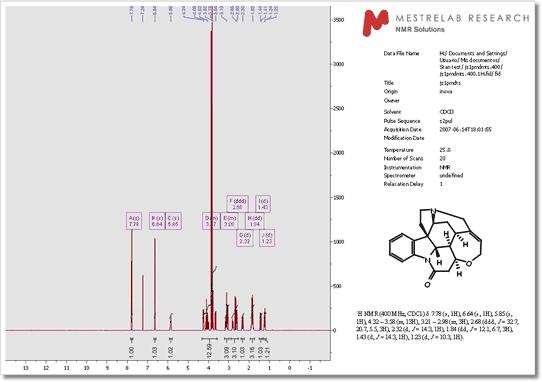

通过该功能，您可以为 NMR、MS 和光学波谱（包括处理）创建模板，包括波谱位置、波谱宽度、分子结构、图像、表格和多重报告（包括期刊格式）。要使用 Mnova 创建模板，请打开文档并为其中的不同对象选择所需的位置和属性。下图显示了 1H-NMR 波谱，以及适用的分子结构、多重报告、图像和参数表：

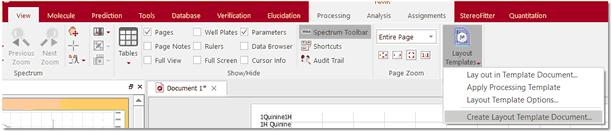

要将创建的布局保存为模板，只需按照菜单"View/Layout Templates/Create Template Document（查看/布局模板/创建模板文档）"并选择新模板的位置即可。

保存模板后，双击 .mnova 文件即可轻松打开。请注意，在这种情况下拖放也同样有效。

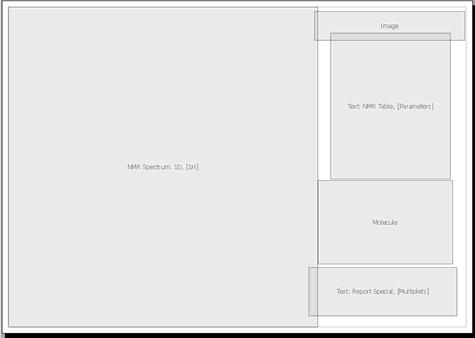

下图显示了之前创建的布局：

您可以通过布局模板选项（查看/布局模板/布局模板选项）选择布局模板是应用于整个 Mnova 文档（应用于所有页面）还是仅应用于活动页面（仅应用于活动页面）。

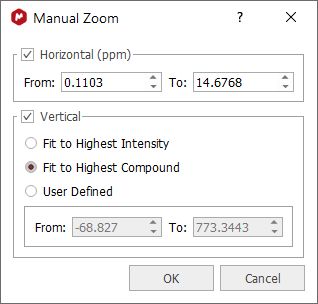

选中 "Apply Zoom（应用缩放）"方框可保留生成模板时使用的水平和垂直缩放。您可以通过加载布局模板、选择 "手动缩放"（快捷键：M）并在生成的布局模板文档中保存更改，来应用 "适合最高强度 "或 "适合最高化合物"，甚至是垂直自定义缩放。

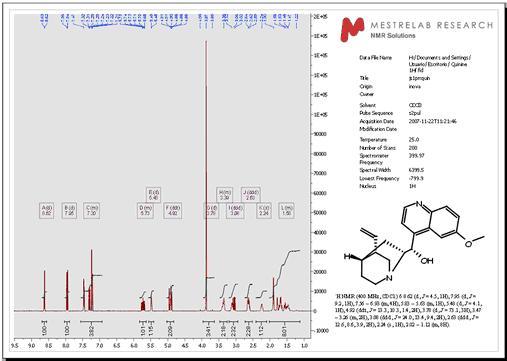

如果用户在此布局上打开不同的 1D-NMR 图谱，则会在适用位置获得该图谱，并具有相应的处理和分析功能（本例中为多 重分析）以及适用的对象属性，包括所有相关表格和报告：

同样，当用户打开或粘贴分子和图像时，它们也会自动显示在相应的位置（具有原始属性）。

还请注意，我们的设计理念可以扩展到具有多个页面的报告，以便在报告中放置多个波谱（在本例中为 1H、13C 和 HSQC）：

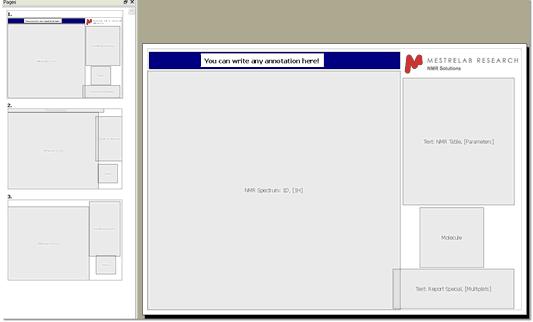

您可以修改任何布局模板。例如，我们在上面的模板中添加了注释和徽标，然后点击 "保存 "按钮。如果再次打开该模板，屏幕上将默认显示注释和徽标。您还可以双击任何项目来更改任何属性，然后保存更改。

当然，您也可以在 MS 文档中使用布局模板（或与 NMR 图谱结合使用）。下面是 MS 图谱布局模板的示例：


您也可以通过菜单 "查看/布局模板/在模板文档中布局 "将布局 模板应用于任何打开的波谱 ：

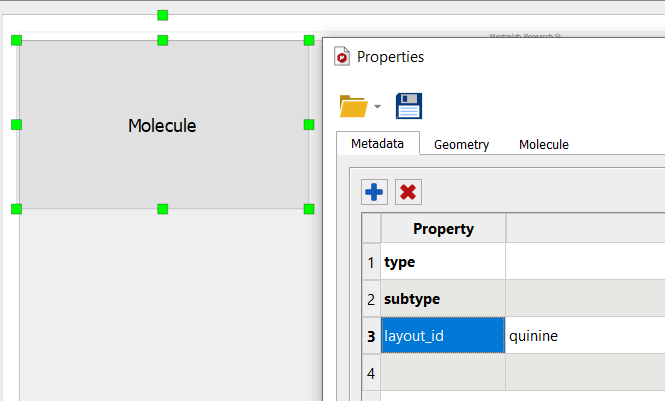

如果您想在多个页面中使用包含相同分子结构的布局模板，则需要右键单击（布局的）"分子 框"（molecule box），选择属性（Properties），并确保添加一个名为 "layout_id "的字段，该字 段将在布局的所有分子中通用。

或者，也可以编辑其中一个分子框的元数据字段，并在所有需要的页面中复制该分子框

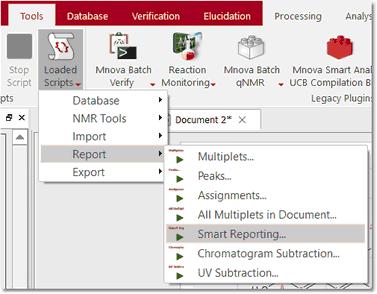

有一个加载布局模板的脚本（请参阅安装文件夹 examples/scripts 下名为 "applyLayoutTemplateAndPrint.qs" 的脚本）。您还可以在 "工具/报告 "菜单下找到另一个应用 "智能报告 "的示例  ，该报告将加载布局模板，并可选择在布局中嵌入适用的处理模板或加载其他处理模板。该脚本还允许您为每个原子核选择 "波谱宽度"：

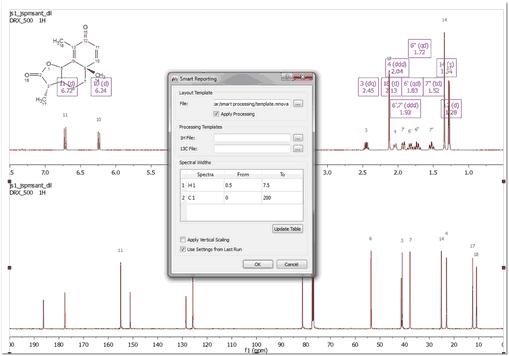

这里您可以看到一个示例：

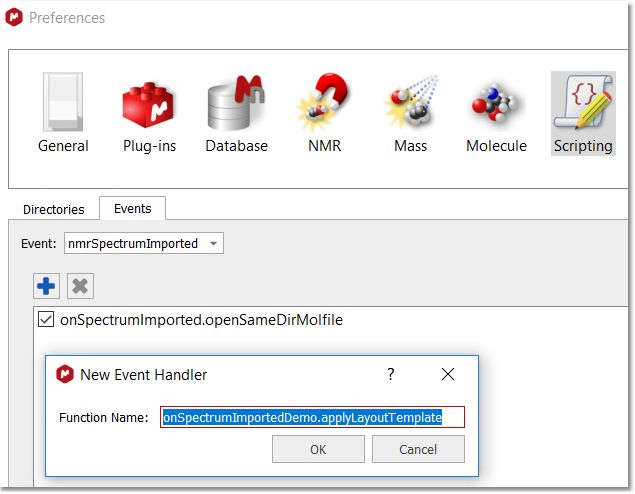

要在所有实验中默认使用布局模板，请按照菜单 "Edit(或File)/Preferences/Scripting/Events/nmrSpectrumImported"（编辑（或文件）/首选项/脚本/事件/ nmrSpectrumImported），添加函数 onSpectrumImportedDemo.applyLayoutTemplate.

然后，在 "文件/首选项/脚本 "对话框中选择 "目录 "选项卡，并将 脚本"onSpectrumImportedDemo.qs"复制到 Mnova 的脚本目录中 。最后，将布局模板文档（名为 "test.mnova"）保存到 "C:\temp\"中，然后重启 Mnova。加载您的 NMR 图谱，布局模板将自动应用。
